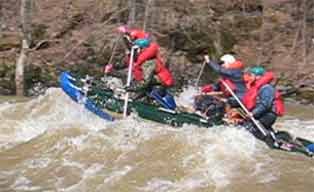

Катамаран
"Спорт-4" является разборным надувным спортивно-туристским судном.
Катамаран предназначен для путешествий, спортивных соревнований и
отдыха на воде.
Конструкция гондолы катамарана - двухслойная, состоящая из защитной
оболочки и внутреннего баллона. Особенности катамарана: 1) Нос и корма
катамарана сильно подкаячены, что дает катамарану очень хорошую
маневренность. 2) Наличие у катамарана карманов и петель на оболочке,
дает возможность использовать стационарный
каркас и
использовать каркас, изготовляемый на месте из подсобных материалов (
деревянных брусков, жердей и т. д.).
Описание
катамарана:
Катамаран представляет собой
две надувные
гондолы, соединенные между собой каркасом.
Гондолы состоят из оболочки и баллона. Гондолы имеют по бортам карманы
для установки стационарного каркаса и ремневые петли, за которые
крепится каркас, изготовленный из деревянных балок (брусков, жердей) на
месте. Стационарный каркас в комплект не входит, заказывается отдельно.
Сечение гондол круглое, позволяющее сидеть на гондоле верхом, на
коленях, (на коленной посадке, которая заказывается отдельно), на
рюкзаке, (сидушке и т.д.) расположенной на гондоле.
Нижняя часть оболочки гондолы изготовлена из синтетической ткани с
покрытием из смеси ПВХ (поливинилхлорида) и каучука. Верхняя часть и
боковые стороны оболочки гондолы изготовлены из синтетических тканей с
ПВХ (поливинилхлоридным) покрытием или из высокопрочной синтетической
полиамидной ткани (кордура, оксфорд, авизент). Взависимости от
материала верха, разница веса оболочки гондолы колеблется в пределах
1-2 кг.
Швы соединения боковой и нижней
частей оболочки защищёны силовой лентой от истирания. Шов
прошит
двумя видами ниток.
Внутренние баллоны изготавливаются из воздуходержащего материала:
каландрированная, полиамидная ткань с поливинилхлоридным с
двух
сторон покрытием (ПВХ). При изготовлении
баллона используется специальный клей с добавлением
катализатора, клеевые швы с обеих сторон усиливаются клеющей лентой.
Баллон состоит из двух отсеков, которые разделены внутренней
перегородкой, рассчитанной на выдерживание пневмоудара.
Баллон по длине больше оболочки на 6-10%, а по диаметру на 3-5%.
Увеличение размеров баллона относительно оболочки, снижает старение и
увеличивает срок службы баллона.
Гондола надувается через трубку поддува (клапан катамарана)
при помощи меха. Нос и корма
катамарана сильно подкаячены, что дает катамарану очень хорошую
маневренность. Данный
катамаран можно использовать для соревнований, а такжее для туристских
экспедиций и сплавов.
При изготовлении каркаса катамарана, ширину катамарана рекомендуется
делать 190-220 см, в зависимости от сложности реки. Длина каркаса 380
см, с учётом того, чтобы конец стрингера ложился на накладку, которая
будет предохранять оболочку от истирания. По диагоналям
каркаса натянуть веревку
диаметром 6-10мм. Спереди и сзади катамарана укрепить чальные концы
длинной от 5 до 20м, в зависимости от сложности реки.
Все материалы, используемые при изготовлении катамарана, проходят
испытания в лаборатории Метрологии фирмы ООО "Урал-Экспедиция".
Основные
характеристики катамарана:
1. Длина катамарана 4600
мм;
2. Рекомендуемая ширина катамарана 1900-2200 мм;
3. Полное водоизмещение 1700 л;
4. Вес катамарана (без каркаса) 26,4 кг;
4.1. Вес внешней оболочки 8,2 кг;
4.2. Вес внутреннего баллона 5 кг;
5. Диаметр гондол катамарана 530 мм;
5.1. Диаметр внутреннего баллона 610 мм;
5.2. Длина внутреннего баллона 5300 мм;
6. Количество герметичных отсеков в гондоле 2 шт;
7. Пассажировместимость (номинальная) 4 чел;
Габариты упаковки:
1. Высота: 420 мм;
2. Ширина 320 мм;
3. Длина 950 мм.
|
