Катамаран является
разборным надувным спортивно-туристским судном.
Катамаран
предназначен для путешествий, спортивных соревнований и отдыха на воде.
Разборный катамаран "Малый Инзер" относится к типу катамаранов с
увеличенным объемом носовой и кормовой части гондол.
Нос
и корма гондол катамарана сильно подкаячены, что дает судну хорошую
маневренность. Уменьшение объема катамарана за счет сужения носовой и
кормовой части гондол компенсируется за счет наддувов на носу и корме.
Высота посадки водника понижается за счет конструкции и растяжки
каркасом гондолы, это дает возможность более эффективно работать веслом
и уменьшает опрокидывающий момент катамарана. Катамаран
такой формы, известен в тур.
мире, как катамаран типа "верблюд".

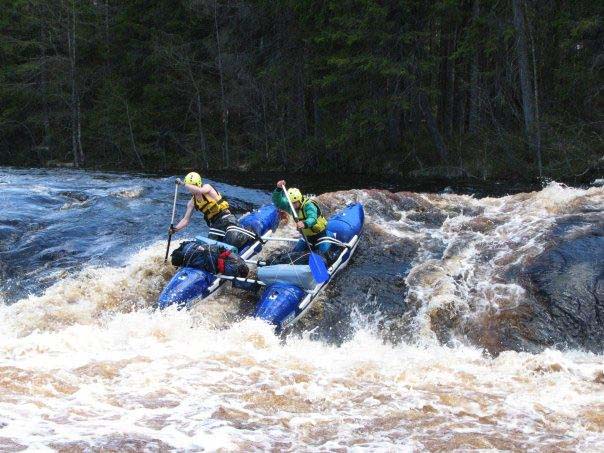

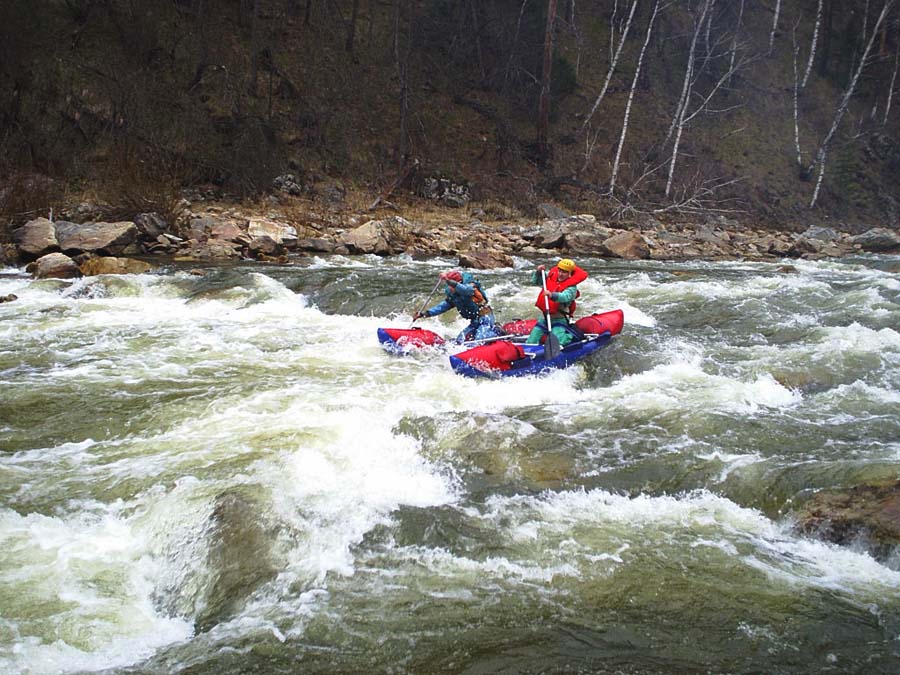

Катамаран
"Малый Инзер"
Катамаран
представляет собой две надувные гондолы, соединённые между собой
каркасом.
Каркас входит в комплект катамарана. Гондолы имеют по бортам карманы, в
которые вставляются стрингера каркаса.
Крепления (петли) для самодельного каркаса не предусмотрены.
В комплект катамарана входят четыре коленные посадки. Коленные посадки
легко снимаются, в связи с этим их можно разместить в любом для вас
удобном месте на гондоле, или же убрать при желании, и сидеть на
рюкзаке (сидушке и т.д.)
Описание
гондол катамарана.
Гондола катамарана
состоит из оболочки и баллона. Гондола имеет полукруглое сечение,
полученное за счёт растяжения оболочки гондолы каркасом.
Нижняя часть оболочки изготовлена из синтетической ткани с покрытием из
смеси ПВХ (поливинилхлорида) и каучука. Верхняя часть и боковые стороны
оболочек гондолы изготовлены из синтетической ткани с ПВХ покрытием или
из высокопрочной синтетической полиамидной ткани (кордура, оксфорд,
авизент). Взависимости от материала верха, разница веса оболочки
гондолы колеблется в пределах 1-2 кг.
Швы соединения боковой и нижней
частей оболочки защищёны силовой лентой от истирания.
Шов прошит двумя видами ниток.
Внутренние баллоны изготавливаются из воздуходержащей ткани:
каландрированная, полиамидная ткань с поливинилхлоридным с двух сторон
покрытием (ПВХ). При изготовлении
баллона используется специальный клей с добавлением
катализатора, клеевые швы с обоих сторон усиливаются клеющей лентой.
Баллон состоит из двух отсеков, которые разделены внутренней
перегородкой, рассчитанной на выдерживание пневмоудара. Баллон по длине
больше оболочки на 6-10%, а по диаметру на 3-5% . Увеличение размеров
баллона относительно оболочки снижает старение и увеличивает срок
службы баллона.
Гондола надувается через трубку поддува (клапан катамарана) при помощи
меха.
Описание
каркаса.
Каркас катамарана изготовляется из дюралевых труб (Д16Т), со
специальным покрытием, против воздействий от внешней среды, диаметром
40х1,5 мм. Конструкция каркаса полужесткая: внешние и внутренние узлы
стрингеров (см. схему. 1) крепятся U-образными болтами. В поперечный
стрингер на участке внутреннего узла для усиления вставлена вставка из
трубы Д16Т диаметром 37х2 мм. В комплект каркаса входят диагональные
концы, которые жестко натягиваются на каркас, а также чальный конец.
Чальный конец рекомендуется привязывать к местам крепления диагональных
концов.
Коленные
посадки.
Предназначены для
удобства прохождения порогов горных рек. В данном положении, сидя на
посадках, человек находится на коленях на гондоле, с жёстко
прикреплёнными ногами к гондоле.
На сегодня это наиболее современное положение гребца при прохождении
порогов на катамаране, позволяющее максимально использовать физические
возможности человека в экстремальных условиях. Коленные посадки
устанавливаются между вторым и третьим поперечными стрингерами каркаса.
Между карманами на гондоле, там где крепятся вторые и третьи поперечные
стрингера с продольными, расстояние увеличено, позволяющее расположить
коленные посадки с учётом строения ног гребцов и опыта (школы)
прохождения порогов (перемещение коленных посадок ближе к носу или к
корме).
Основные
характеристики катамарана:
Длина катамарана : 3800 мм
Ширина катамарана: 2100 мм.
(При смене поперечных стрингеров каркаса рекомендуется варьировать
шириной катамарана от 1800 до 2200 мм)
Длина каркаса: 2000 мм.
Ширина каркаса: 2100мм.
Полное водоизмещение катамарана (объем): 1500 л.
Вес катамарана с каркасом (без коленных посадок) 30,8/34,8 кг.
Вес катамарана с каркасом
(с коленными посадками) 38,8/42,8 кг.
Вес
гондол без каркаса: 20,5 кг.
Вес
внешней оболочки 5,75 кг.
Вес внутреннего баллона 4,5 кг.
Вес коленной посадки 1 кг.
Вес каркаса: (без коленных посадок) Д16Т 10,3 / 14АД31Т1 14,3 кг.
Вес каркаса (с коленными посадками) Д16Т 14,3
/ 14АД31Т1 18,3 кг.
Условный диаметр гондолы: 530 мм.
Количество герметичных отсеков в гондоле: 2шт.
Пассажировместимость (номинальное): 2 чел.
Габариты:
упаковка
с каркасом:
высота 200 мм.,
ширина 200 мм., длина 1250мм.
упаковка с гондолами: высота: 450 мм;
ширина 350 мм; длина 750 мм.
|
